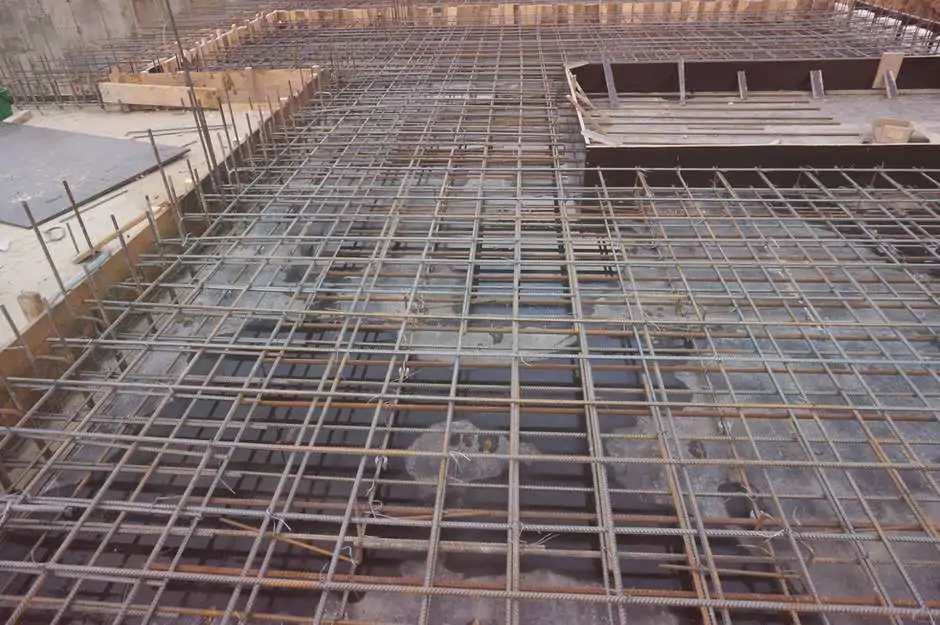

Технология армирования плиты фундамента

4
0
Сергей
Сергей Главный инженер компании ГК Иннова, опыт в строительстве более 15 лет. Участвовал в проектах многоэтажных домов, торговых центров и промышленных помещений.
Содержание статьи
  1. Устройство фундамента
  2. Необходимые расчеты
  3. Подготовка материалов
  4. Подготовка подставок
  5. Формирование каркаса
    1. Сооружение первого яруса
    2. Сооружение второго яруса
  6. Подведение итогов

Устройство фундамента

К строительству дома, здания, сооружения следует подходить с большой долей ответственности. Одним из наиболее серьёзных вопросов при возведении каких-либо сооружений, является устройство фундамента. Какой вид фундамента выбрать, каждый частник решает сам. Для обеспечения дальнейшей безопасной эксплуатации возводимого объекта, более разумным будет обратиться в проектную организацию, которая в свою очередь проведёт необходимые геодезические изыскания и геологические исследования, произведёт расчет, требующихся материалов, подготовит комплект проектной документации, в соответствии с действующими строительными нормами и правилами.

В случаях, если грунт на строительной площадке имеет непростой характер (это может быть песчаная, супесчаная, суглинистая, глинистая почва, высокое залегание грунтовых вод, наличие пучинистости и прочее) прибегают к созданию монолитного фундамента.

  • Так, для малоэтажных строений, выбирают незаглублённую модификацию основания сооружения, иногда прибегают к малозаглублённым вариантам.
  • По-другому обстоит ситуация с многоэтажными строениями, для них обязательна заглублённая разновидность фундамента.

И в том, и в другом случае проводят армирование плиты основания. В соответствии с проектной документацией, подготавливается арматура нужного размера (продольные и поперечные стержни) и производится её обвязка.

Необходимые расчеты

Технология армирования плиты фундамента

















Согласитесь, неприятная ситуация, когда внезапно, в разгар строительного процесса не хватило материалов, арматуры в частности, или обратная ситуация – устройство фундамента завершено, но осталось много не истраченных материалов. Чтобы избежать этого, прибегают к предварительным расчетам (хорошо, если всё посчитали проектировщики, но бывает и они ошибаются или на обращение в проектную организацию не хватает денежных средств).

В стандартных случаях берут арматуру сечением более 10 мм, длину стержней 6 метров на их стыках перекрест более 40-60 см, формируют два слоя армопояса с ячейками 15х15 или 20х20 см. Например, размер плиты основания 4мх6м и высота 0,4 м, предусмотрено использование прутьев с сечением 12 мм, следовательно, необходимо 500 метров арматуры, из них для вертикальной укладки понадобится 31 ряд прутков, а для горизонтальной – 21.

Точные расчеты количества материалов прописываются в каждом определённом проекте, которые основываются на п.п. 5, 12.5 СП 50-101-2004, описывающих правила устройства монолитных фундаментов. Ранее, скрепление стержней арматуры между собой, осуществлялось при помощи сварки, в настоящее время от этого метода отошли и применяют обвязку специальной проволокой. Её количество прямо пропорционально числу стыков армопояса и также поддаётся расчету.

Например, для 12-ой арматуры возьмём проволоку с сечением 1,2 или 1,4 мм, на обвязку одного стыка необходимо 30 см проволоки, умножаем на количество стыков и получаем требуемое количество проволоки для обвязки.

Выбирайте проволоку с усреднённым сечением, чтобы избежать трудностей с её непрочностью или трудоёмкостью обвязки.

Подготовка материалов

Технология армирования плиты фундамента



















Резку арматуры, чаще всего производят, применяя образец, подготавливают горизонтальные стержни и вертикальные прутки. Чаще всего для нарезки используют такой инструмент, как болгарка и к ней диск по металлу или же газовый резак (на производстве обязательно надо получить допуск на огневые работы). Более дорогой вариант – использование гидравлических ножниц по металлу.

Подготовка подставок

Одной и составляющих армопояса, являются подставки из пластика, их, как правило, приобретают готовыми. Уложив на поставки нижний ярус армрпояса, сооружают поддерживающие стойки-столики (они обеспечат дополнительную прочность конструкции), на которые опирается другой ярус арматуры. Стойки-столики готовят из фрагмента арматуры, параметры их зависят от высоты плиты фундамента. Например, 40-8-1х4=28 (где 40 — это высота плиты, 8 – это два защитных слоя по 4 см, 1х4 — количество стержней, перемноженное с их диаметром), все размеры указаны в сантиметрах.

Стойки-столики имеют вид буквы П, с отогнутыми в противоположные друг от друга стороны, ножками-хвостиками, которые обеспечивают хорошую устойчивость сооружения.

Формирование каркаса

Формирование каркаса начинается с сооружения нижнего яруса армопояса (обвязки первого ряда стержней), при этом используют такие инструменты, как: вязальный пистолет и крючок иногда этот процесс производят вручную или для убыстрения обвязки, используют шуруповерт и простой крючок. Это позволяет избежать дополнительных расходов. Сооружение основания из арматуры подразумевает в себе две стадии.

Сооружение первого яруса

Технология армирования плиты фундамента



















Подготовив все необходимые инструменты и механизмы, приобретя и нарезав арматуру нужного размера, приготовив площадки и стойки-столики, приступают к укладке и обвязке первого яруса армопояса. Распределяют подставки, продольные стержни на расстоянии, которое прописано в проектной документации и обусловлено размером ячеек, обычно это 15-20 см. Вертикальные стержни располагают на этом же расстоянии. Сложив вчетверо 30 см вязальной проволоки, подводят её под место пересечения горизонтальных плетей арматуры (стыка), образуя петлю. Далее крючком её поддевают, и вращая вязальным пистолетом по часовой стрелке фиксируют стык прутков арматуры.

При ручной обвязке стержней, для надежной фиксации конструкции, придётся приложить значительные физические усилия. В случае использования шуруповерта, на нём устанавливают 9-21 позицию усилия затяжки, что также позволяет обеспечить надлежащую прочность конструкции.

Сооружение второго яруса

Эта стадия сооружения армопояса заключается в установке на подготовленный первый ярус стоек. П-образные стойки-столики устанавливают через оба яруса, при этом их ножки-хвостики фиксируются вязальной проволокой с продольными стержнями первого уровня. Затем укладывается второй ярус армопояса, при этом он связывается с верхней частью стоек.

Как гласит пункт 10.4.9 Свода Правил (СП) 63.13330 от 2012г прутья при армировании торцов монолитного фундамента должны быть длиной как две высоты плиты, не менее и иметь форму буквы П. Верхний и нижний ярусы армопояса фиксируют между собой и проводят их анкеровку, добиваясь тем самым упрочнения сооружения и как следствие увеличение срока эксплуатации объекта. Таким образом, получаем два подготовленных, связанных между собой яруса арматуры.

Подведение итогов

Технология армирования плиты фундамента

















Для увеличения срока службы монолитного фундамента и как следствие этого повышение срока эксплуатации сооружения, необходимо предварительно, тщательно подготовить плети арматуры, а именно, очистить их от мусора, грязи, ржавчины. Если этим процессом пренебречь, то в дальнейшем с каждым годом будет происходить истончение стержней арматуры (до 0,01 мм/год). Следствием чего станет появление трещин и деформация плиты фундамента

Выполненное надлежащим образом, армирование плиты основания монолитного фундамента, с соблюдением нормативов, предписанных законодательством строительной отрасли, является залогом дальнейшего благополучного возведения здания или сооружения, а также гарантом его долголетней эксплуатации.
